Simulador de junta M. Shimizu para teste de torque em apertadeiras elétricas, hidráulicas e de pulso, garantindo precisão industrial.

Simulador de Junta - Rígida e Flexível – M.Shimizu

Name: Simulador de Junta - Rígida e Flexível
Brand: M.Shimizu
SKU: SKU-EXEMPLO-374
Availability: InStock

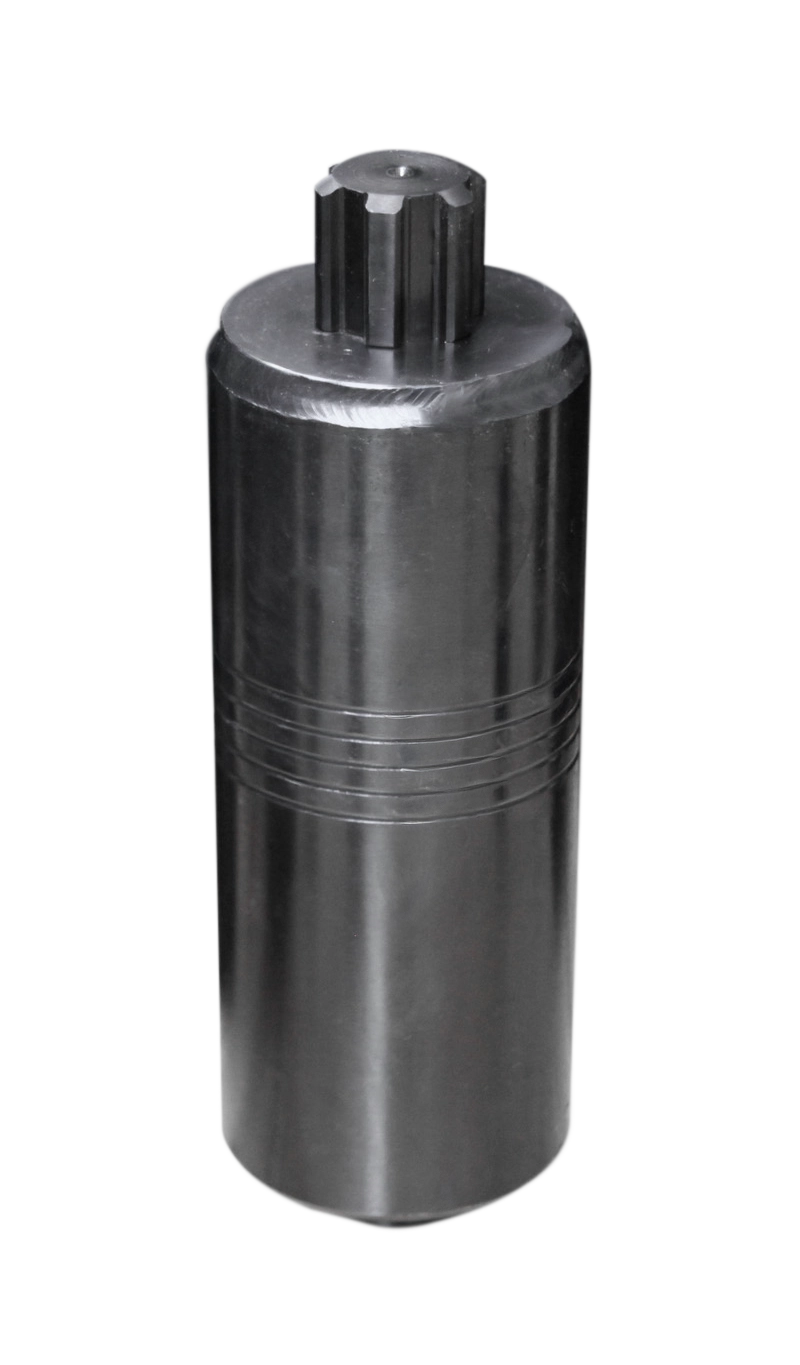

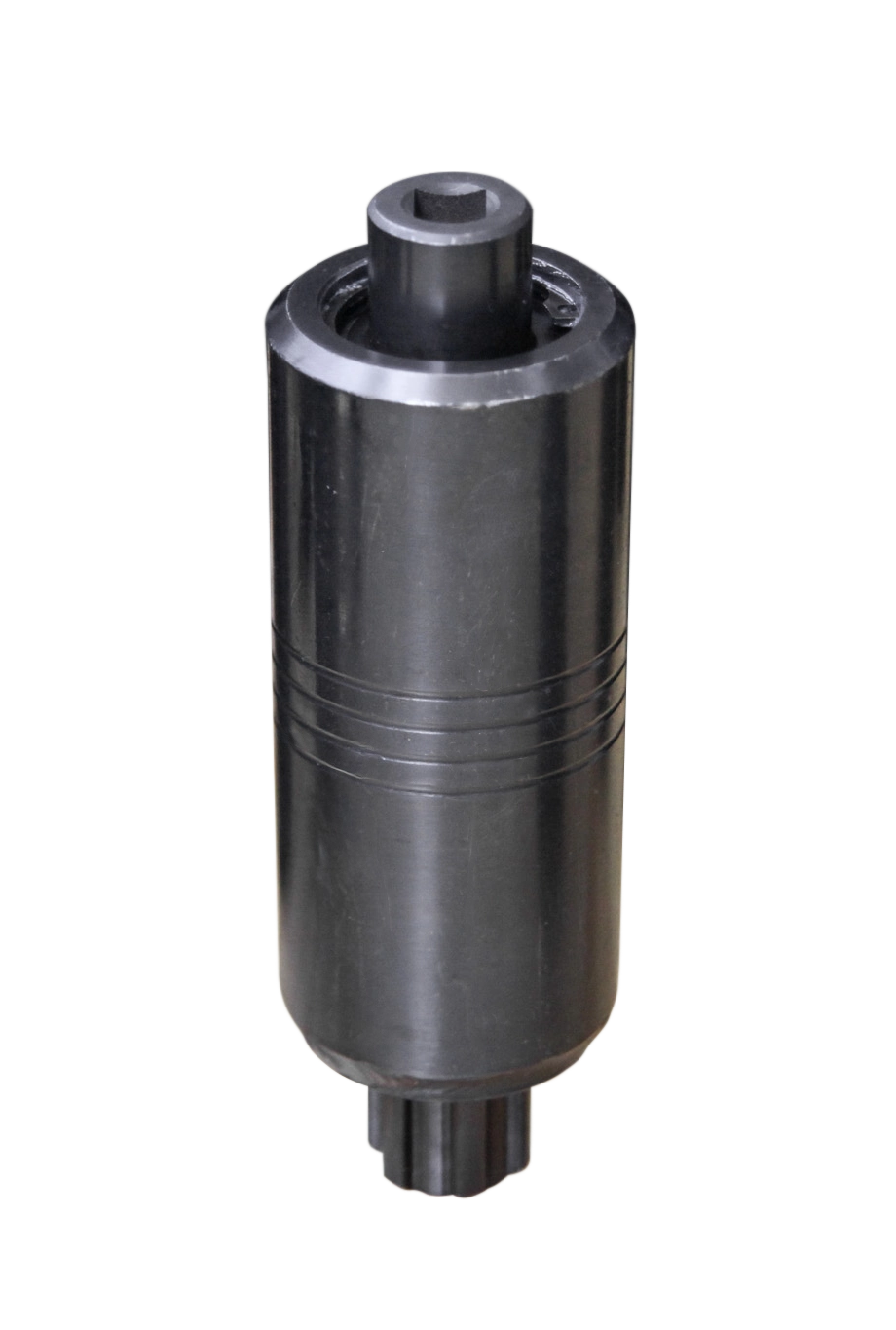

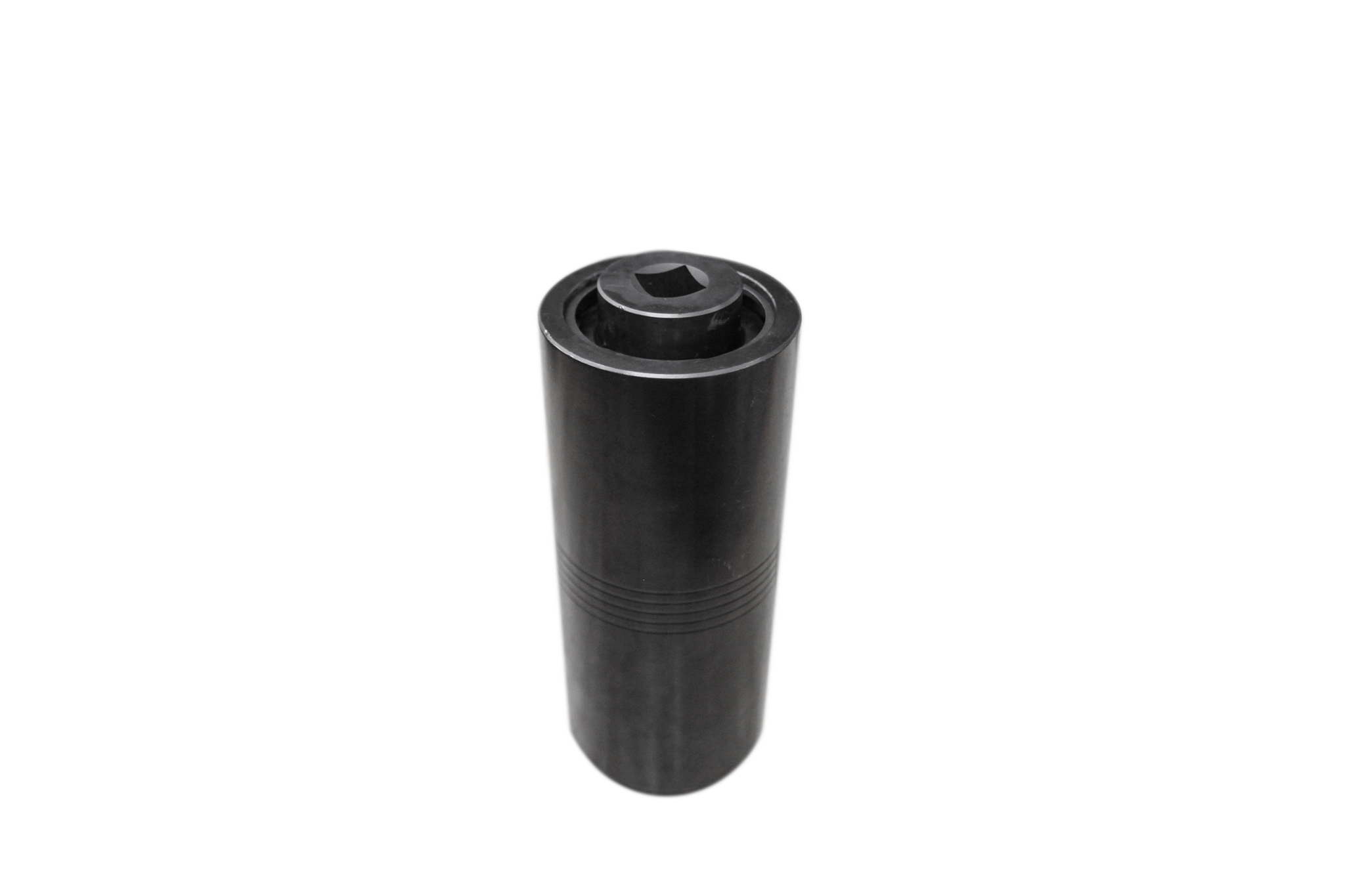

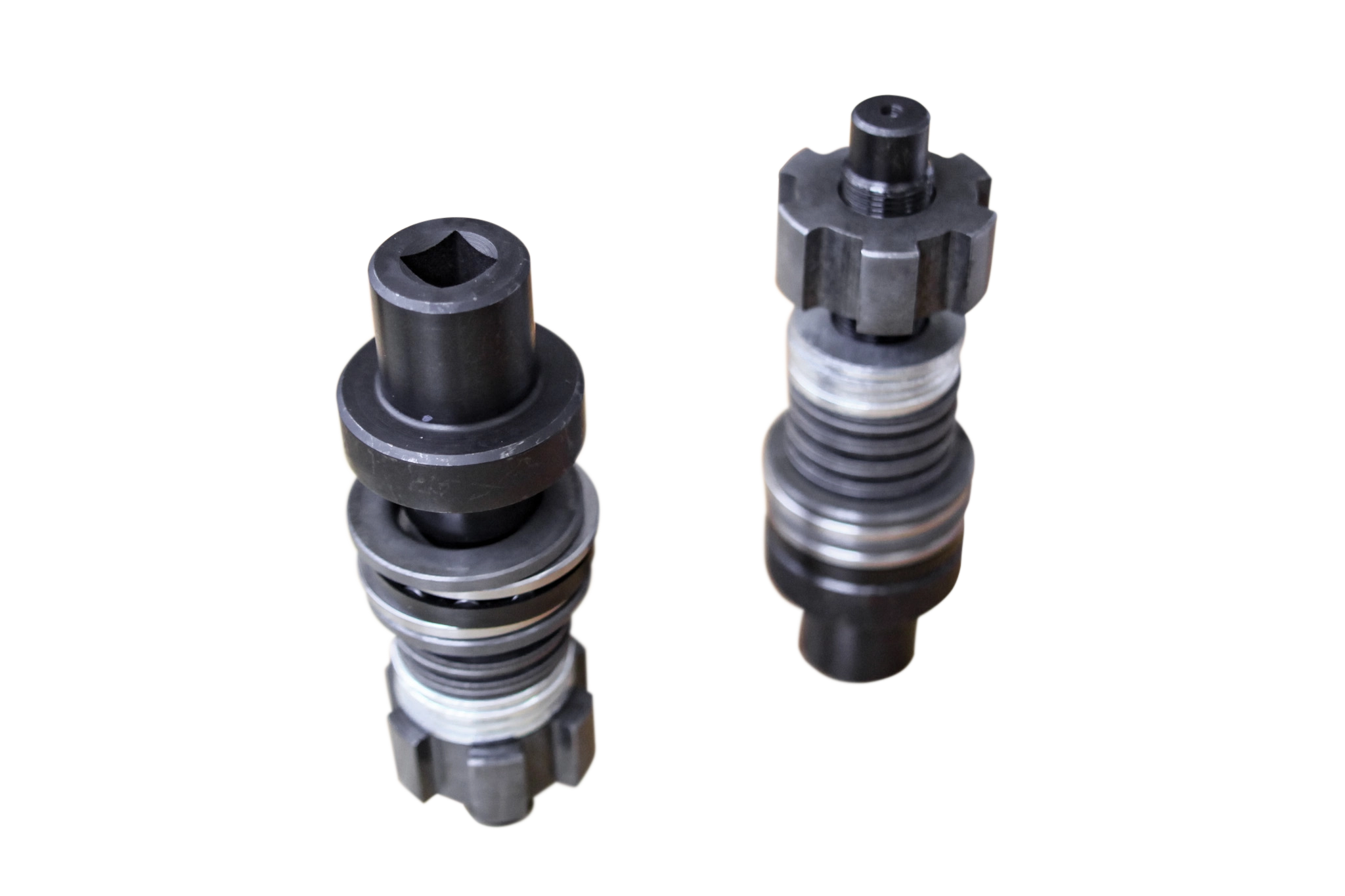

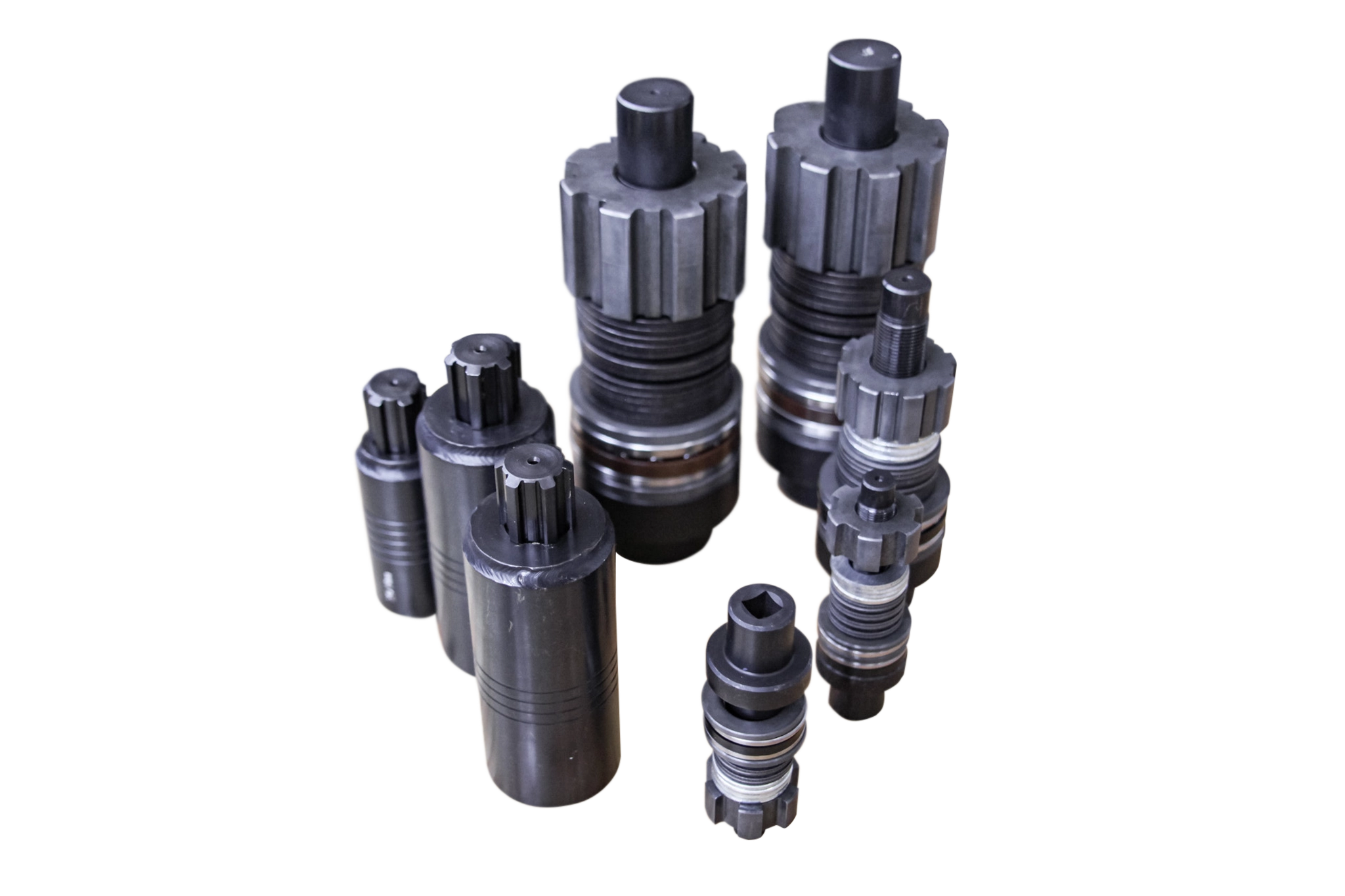

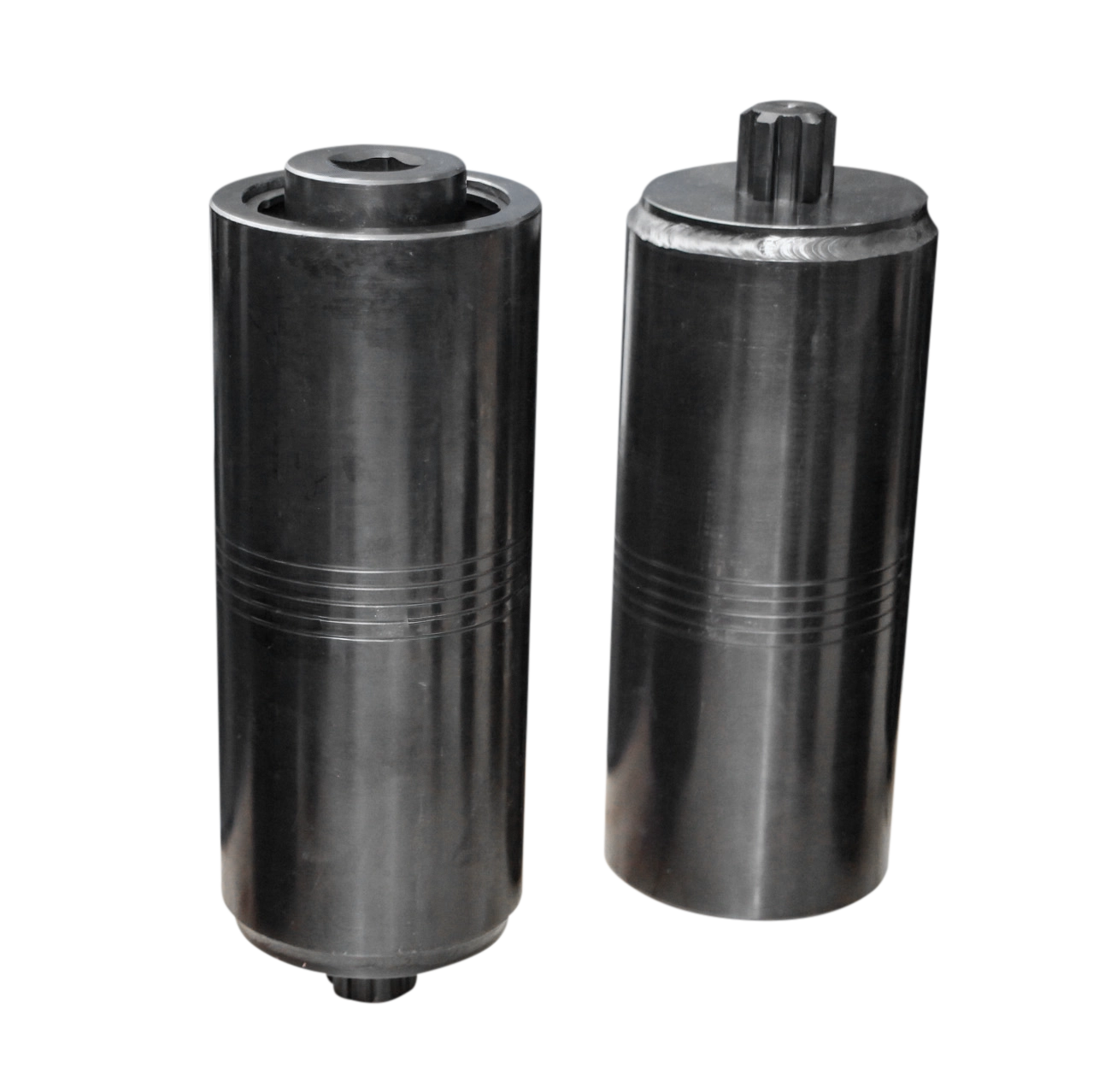

Simulador de junta da M. Shimizu para testar ferramentas de torque com precisão e confiabilidade em aplicações industriais.

Catálogo

Descrição

Os Simuladores de Junta M. Shimizu atuam como um parafuso real e são montados diretamente em transdutores de torque estáticos. Essa configuração permite que ferramentas elétricas, hidráulicas e ferramentas de pulso hidráulicas com válvula de desligamento sejam testadas de forma confiável e precisa.

A linha de simuladores de juntas rígidas e flexíveis da M. Shimizu garante conformidade e rastreabilidade no processo de aperto, oferecendo uma plataforma robusta e durável para medições confiáveis. Produzidos em material de alta qualidade, os simuladores possuem longa vida útil, com kit de manutenção preventiva a cada 500.000 ciclos.

Com diferentes capacidades de torque, os simuladores atendem setores exigentes como automotivo, caminhões e ônibus, máquinas agrícolas e automação industrial, assegurando qualidade e repetibilidade nos testes de fixação.

Escolher a M. Shimizu como fornecedora significa ter acesso a tecnologia confiável, suporte técnico especializado e soluções completas para controle e medição de torque.

Características Técnicas

Faixa de capacidade: 5 a 2.000 Nm
Versões rígidas (R) e flexíveis (F)
Encaixes quadrados de 1/4” a 1 1/2” com opção estriado Z8
Peso variando de 0,6 kg a 14,5 kg
Dimensões entre 108 mm e 278 mm de comprimento
Kit de manutenção preventiva recomendado a cada 500.000 ciclos
Compatível com transdutores de torque estáticos
Construção em material de alta durabilidade

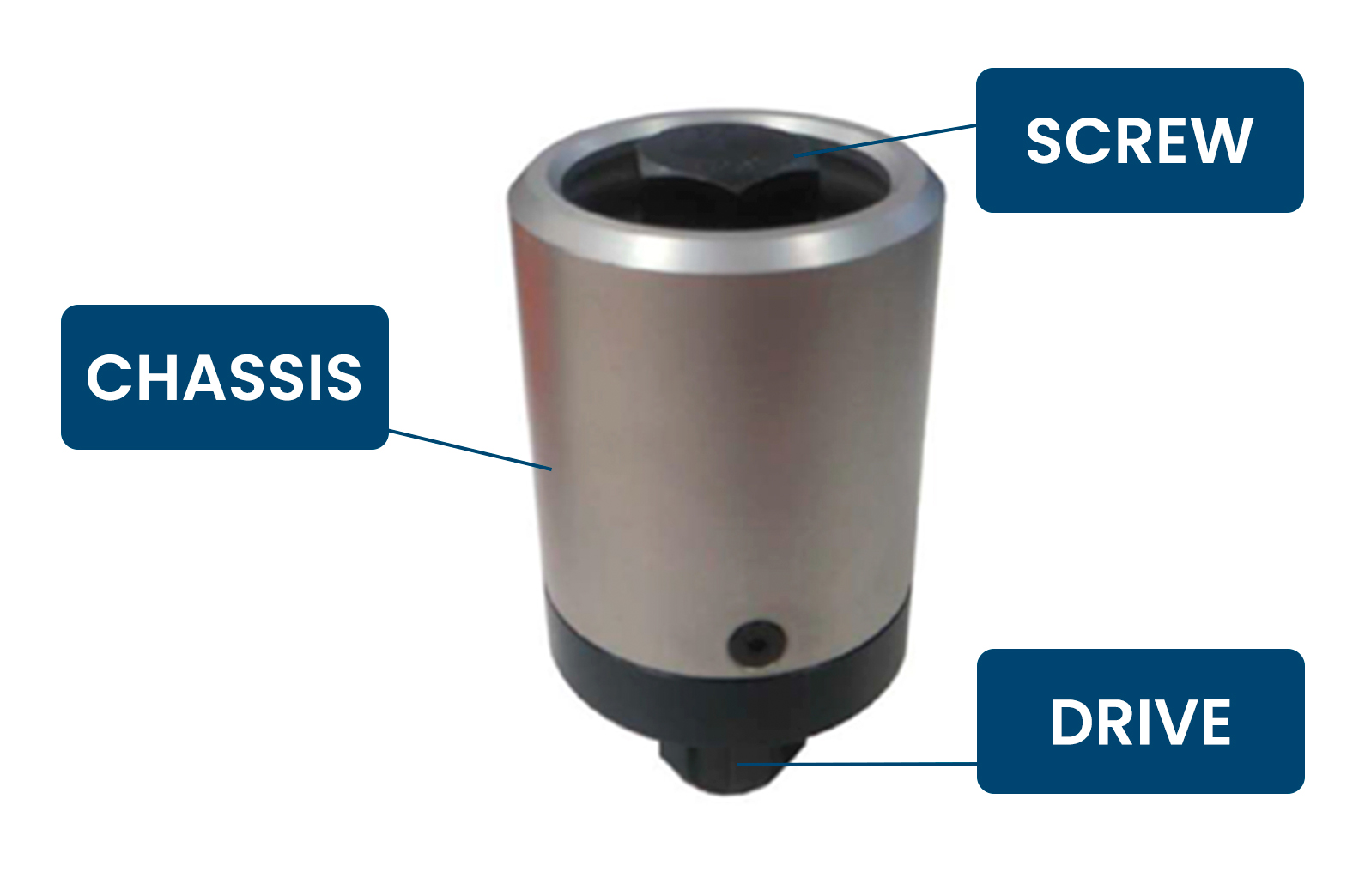

Imagem do simulador de junta rígida e flexível M. Shimizu com destaque para as partes Chassis, Screw e Drive, utilizado para testes de torque, validação de apertadeiras e calibração de ferramentas em linhas de montagem automotiva e industrial.

Modelo	Torque range (Nm)	A (mm)	B (mm)	C* (mm)	D (mm)	Parafuso	Hex E (mm)
170 19 1900	2-10	42	72	85,5	SA21	M6	10
170 19 1100	5-20	42	72	87.5	SA21	M8	13
170 19 1200	15-50	42	72	89	SA21	M10	17
170 19 1300	30-80	48	80	98	SA21	M12	19
170 19 2100	5-20	42	73	88	SA24	M8	13
170 19 2200	15-50	48	80	92	SA24	M10	17
170 19 2300	30-80	48	80	98	SA24	M12	19
170 19 2400	50-130	48	80	99	SA24	M14	22
170 19 2500	80-210	60	108	132.5	SA24	M16	24
170 19 3300	30-80	48	80.5	95.5	SA36	M12	19
170 19 3400	50-130	60	103	114	SA36	M14	22
170 19 3500	80-210	60	103	127.5	SA38	M20	30
170 19 3600	80-360	60	103	127.5	SA38	M20	30
170 19 3700	180-600	80	124	159	SA39	M24	36
170 19 4500	80-210	60	103	127.5	SA46	M16	24
170 19 4600	80-360	80	140	160	SA46	M20	30
170 19 4700	180-600	80	140	175	SA46	M24	36
170 19 4800	400-1000	80	140	195.7	SA46	M30	46

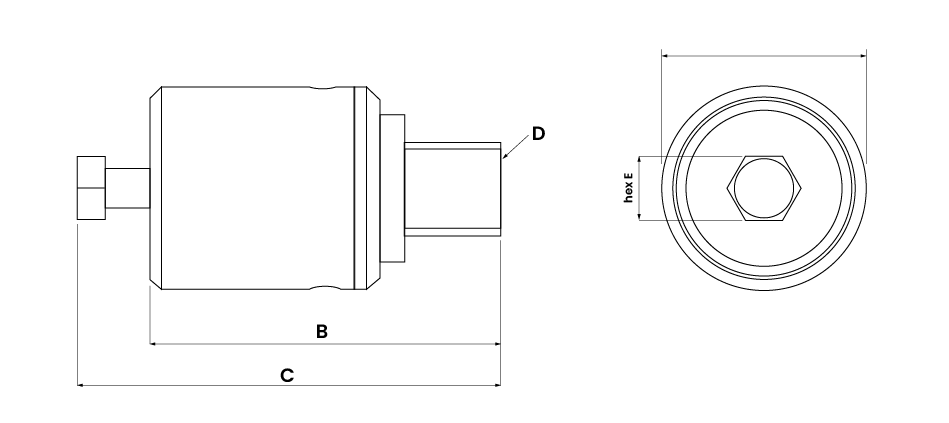

Desenho técnico do simulador de junta rígida e flexível M. Shimizu, exibindo vista lateral e frontal com medidas dimensionais B, C, D e E, utilizado para testes de torque, validação de apertadeiras e calibração em linhas de montagem automotiva e industrial.

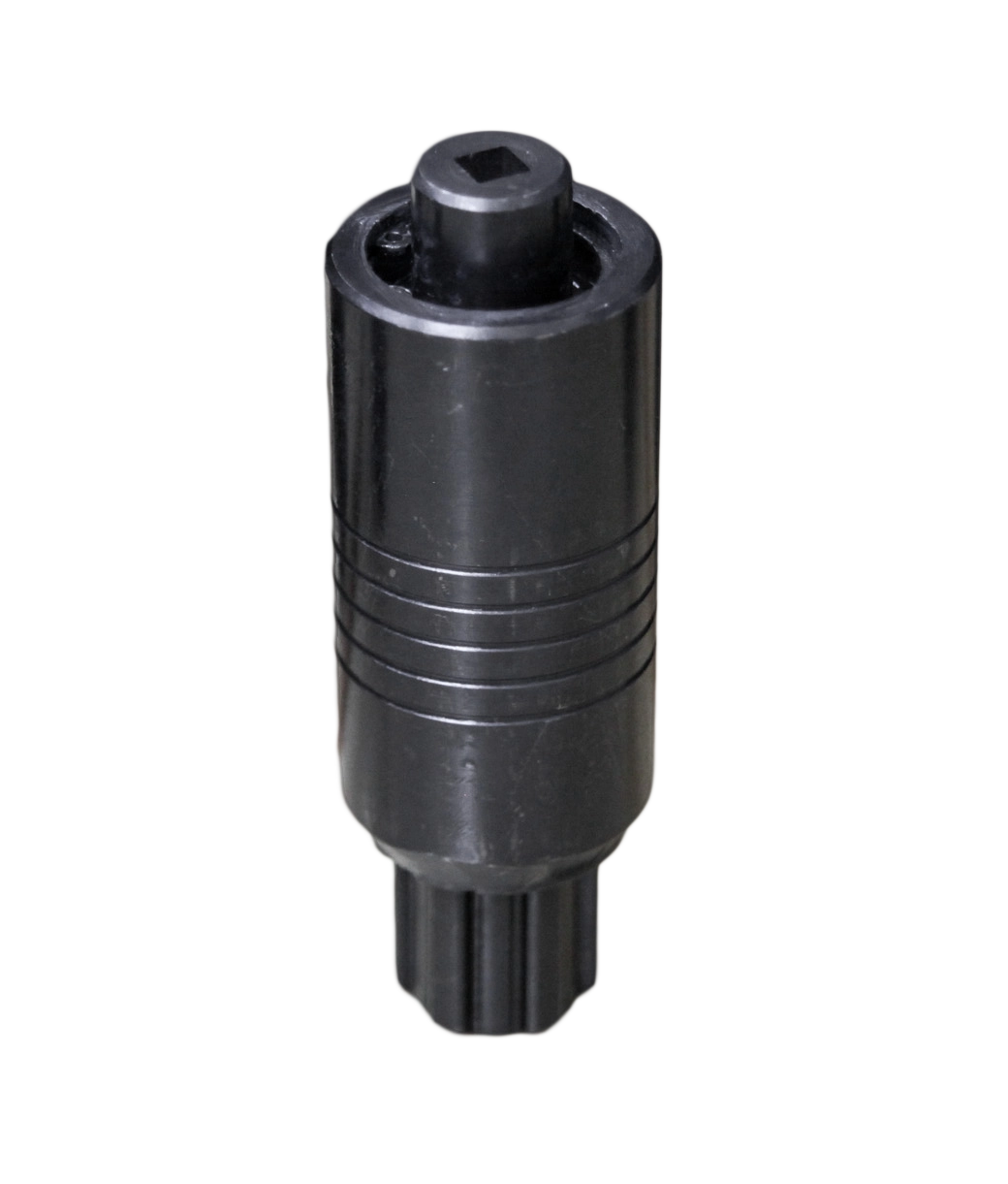

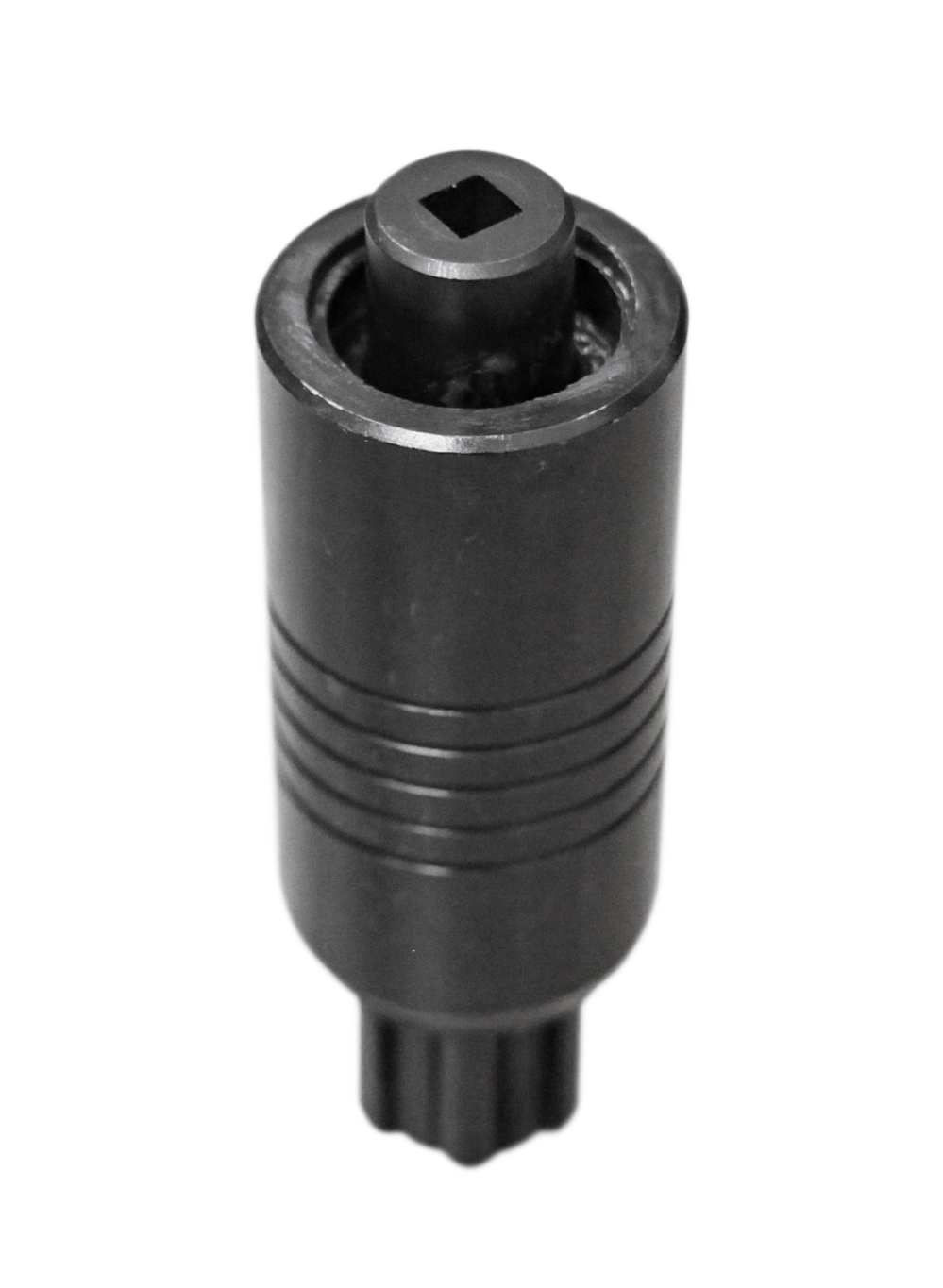

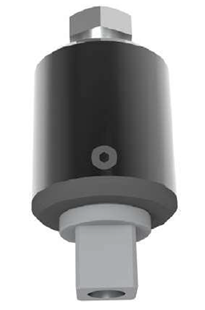

Simulador de junta rígida e flexível M. Shimizu com encaixe quadrado, projetado para testes de torque, validação de apertadeiras e calibração de ferramentas em linhas de montagem automotiva e industrial.

Modelo	Torque range (N.m.)	A (mm)	B (mm)	C* (mm)	D (mm)	Parafuso	Hex E (mm)
170 19 7900	2-10	42	72	85.5	3/4"	M6	10
170 19 7100	5-20	42	72	87	3/4"	M8	13
170 19 7200	15-50	48	72	89	3/4"	M10	17
170 19 7300	30-80	42	80	98	3/4"	M12	19
170 19 7400	50-130	48	88	99	3/4"	M14	22
170 19 7500	80-210	48	119.5	148	3/4"	M16	24
170 19 7600	80-360	48	131.5	160	3/4"	M20	30
170 19 8700	180-600	60	163.5	198.5	1"	M24	36
170 19 8800	400-1000	80	178.5	234	1"	M30	42
